浩辰CAD暖通

　　浩辰CAD暖通是首款同时支持浩辰CAD和ACAD平台的暖通软件，实现了房间形状的自动识别和房间名称的自动提取，深度兼容CAD图形信息，保证了图纸中的所有可用信息不流失，实现了负荷计算参数的“零输入”。

　　浩辰CAD暖通功能：

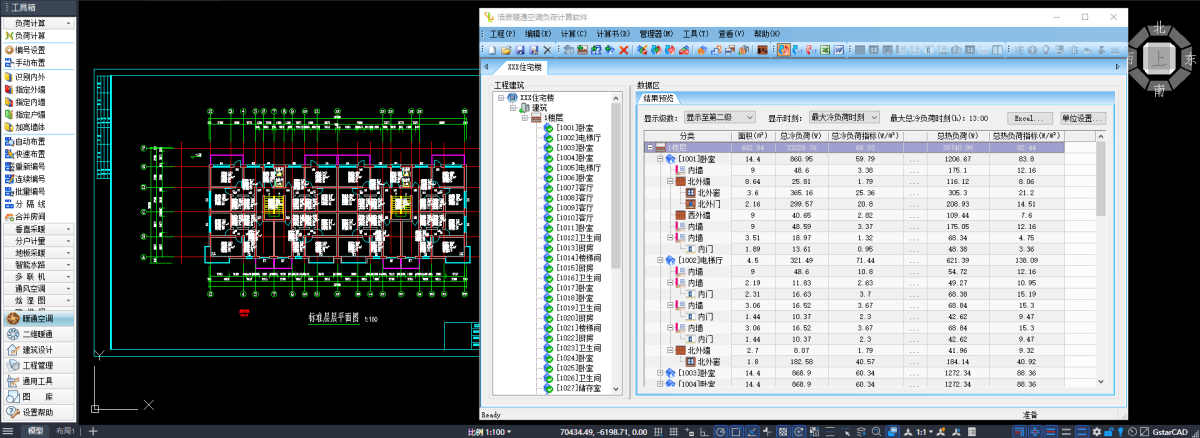

　　(一)负荷计算

　　对房间的自动搜索、智能过滤，全面识别房间形状、墙体、门、窗等图形信息，对CAD图形的深度兼容，结合完善的房间模板数据库、非计算数据的自动过滤功能，完全实现了负荷计算参数的“零输入”。

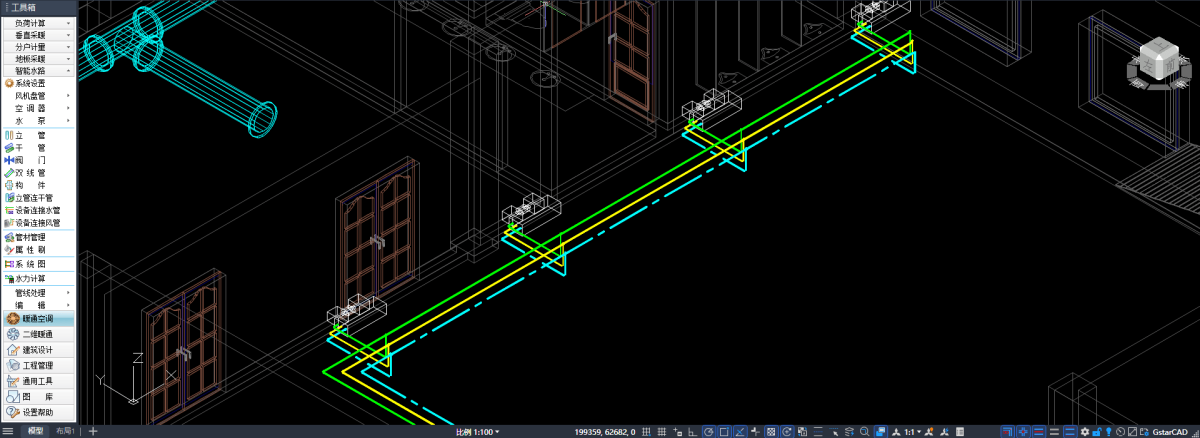

　　(二)空调水系统

　　浩辰暖通的空调水系统可以实现自由的管路系统设计和图形库扩充，设备与管线系统的自定义连接，标注信息与图形信息的实时联动，二维、三维、系统图的自由转换等设计功能，让繁琐的绘图变得简洁目轻松。全系统的水力平衡分析，兼容多分支系统、同异程系统共存的复杂水力工况自动平衡计算，计算结果实时反馈至图形文件。

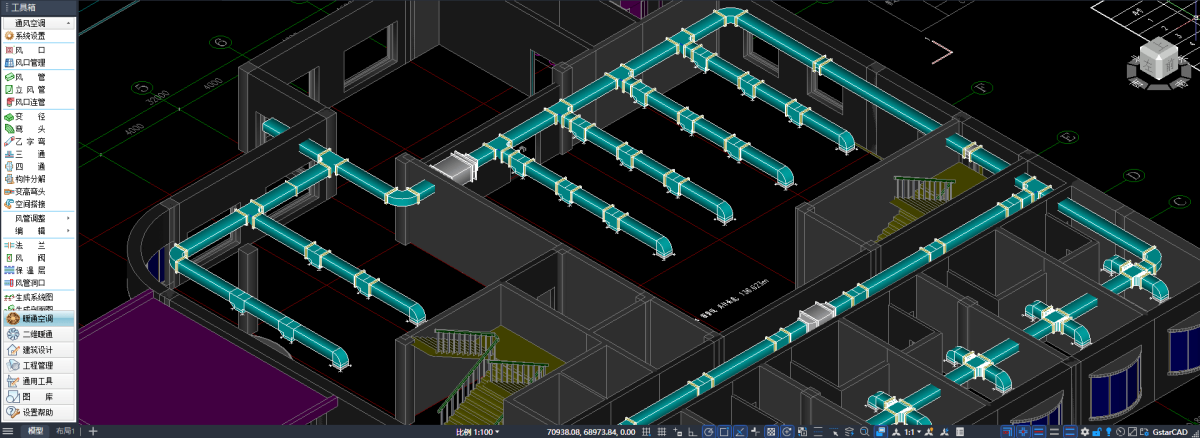

　　(三)空调风系统

　　一键即可提取风系统水力计算的所有参数，同时精准的分析各个节点的局部阻力系数，将风系统平衡分析变得不再繁琐。带有自动标号的设备统计，免除所有手动标注带来的大量人工操作，免除了工程统计的人为算量失误。

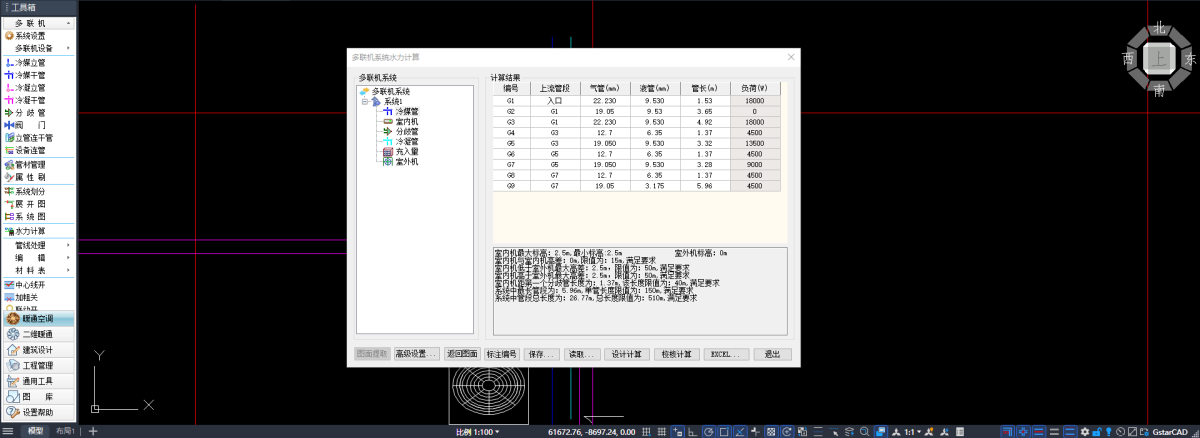

　　(四)多联机系统

　　浩辰暖通提供的多联机系统设计功能，完全开放了设备、阀门数据库，用户可以将任意厂商的设备录入数据库，同时针对不同厂商设备的特性，提供了系统管径计算、分歧管选型的高级设定功能，以保证用户的本地化设计。

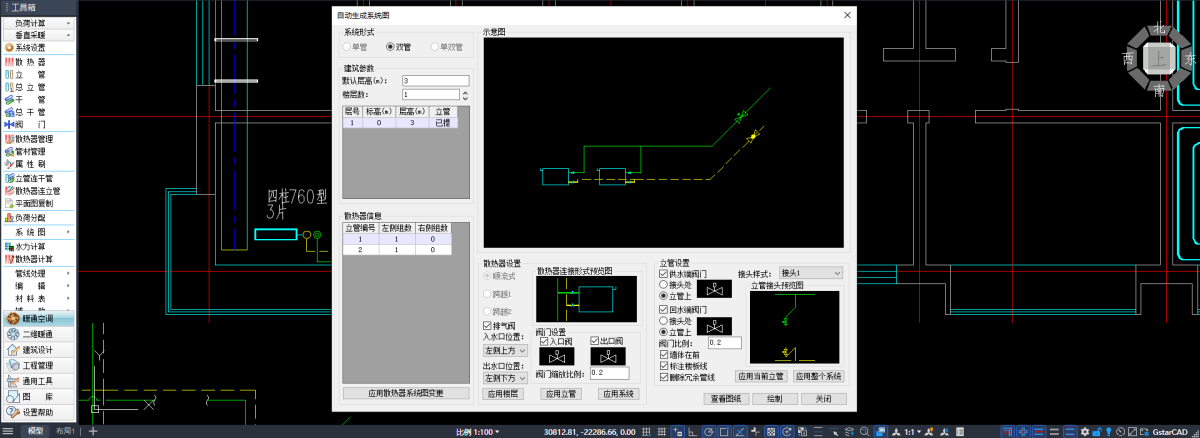

　　(五)散热器系统

　　房间的自动搜索、智能过滤，全面识别房间形状、墙体、门、窗等图形信息，对CAD图形的深度兼容，结合完善的房间模板数据库、非计算数据的自动过滤功能，完全实现了负荷计算参数的“零输入”

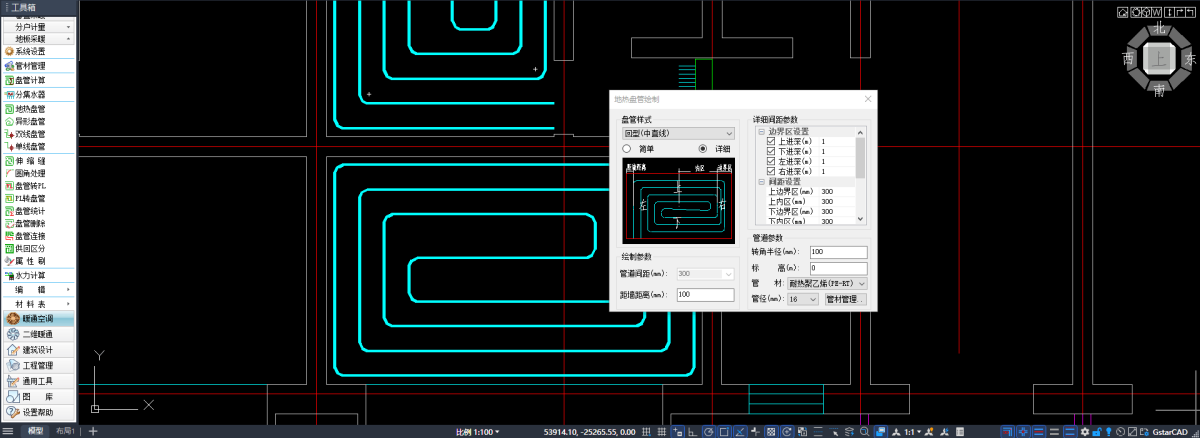

　　(六)地盘管系统

　　浩辰暖通率先在行业内实现了异形房间的盘管智能布置，绘图时的系统长度、盘管面积实时显示，同时也是国内唯一个可以自由指定盘管出口位置的设计软件。编辑功能与标注信息的数据联动完全避免了设计师的二次编辑操作，成倍提高设计效率。

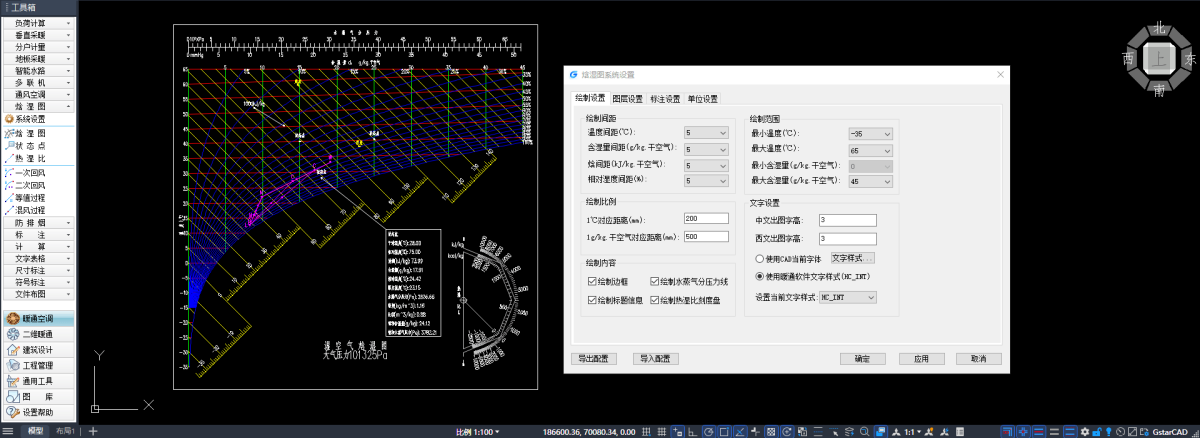

　　(七)焓湿图

　　根据大气压力的不同，精准的分析空气状态点、空气处理过程，同时提供了常用的空气处理形式，结合负荷计算得到的建筑冷热、温负荷以及设备、管道温升等客观因素，科学、快速的获取所需中央空调设备的最优参数。

　　(八)水力系统重力因素分析

　　作为业内唯-一个在水系统中引入重力循环附加作用力影响分析的暖通软件，浩辰不仅能够模拟实际运行状态下不同楼层的设备温降，还可以根据系统工况分析温差、密度差对系统平衡的影响，以保证最终的系统平衡分析结果与实际状态吻合。

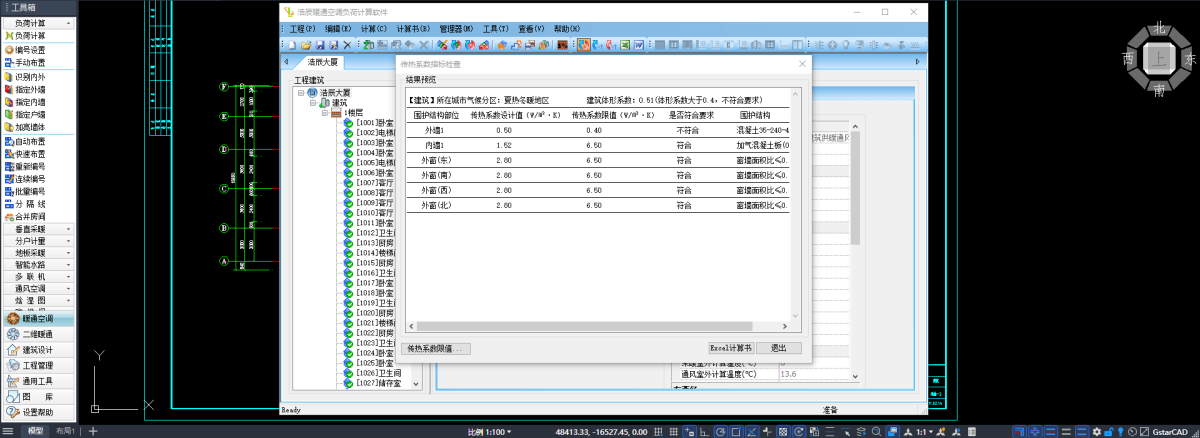

　　(九)规范限值审查

　　严格的遵循国家公共建筑节能设计标准，按不同地区审查墙体、门窗、地面、屋顶等传热面的围护结构传热系数限值，自动计算所有结构部位的实际数据，搜索分析协助设计师完成大量的数据查找，同时减免人为的检查失误。

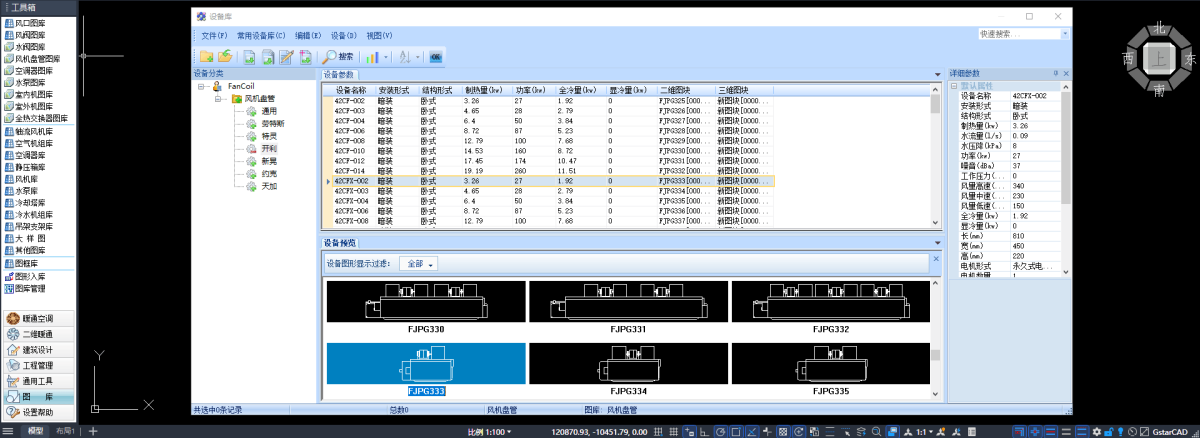

　　(十)设备图库

　　完善的设备图库不仅提供了大量暖通专业的三维图形，同时还支持用户本地图形的自由扩充，甚至实现了图形数据库的导入导出，使得同款软件的图形库可以在不同计算机上实时共享，让工程师的设计不再束缚于单个工作地点。

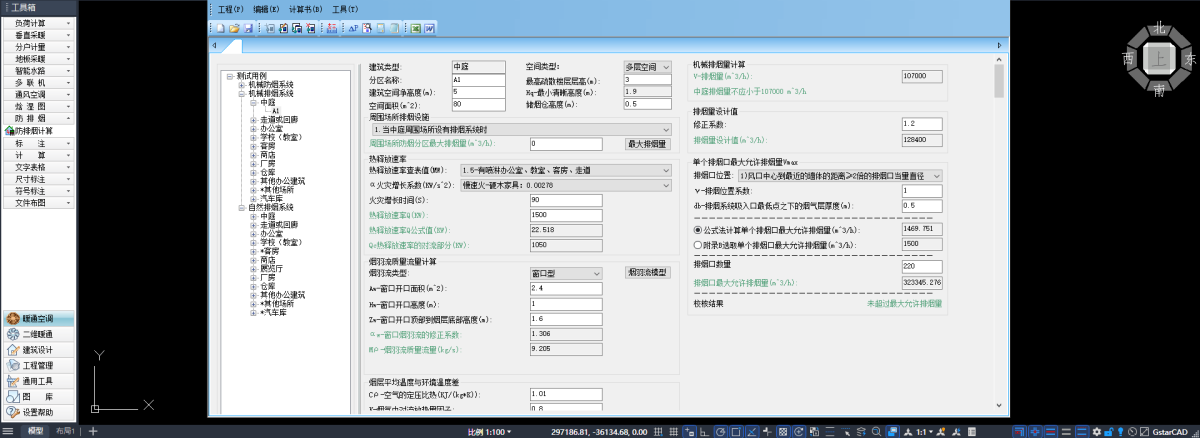

　　(十一)防排烟计算

　　通过工程树可以快速建立计算模型，输入或选择计算参数，计算结果实时生成，提供计算小工具和规范参考数据管理器，方便用户快速完成准确计算。可以将工程中所有系统的计算参数、计算过程及计算结果输出到指定格式的word、excel报表中。

　　唯一收录于《实用供热空调设计手册》的计算软件

　　与时俱进，严格按照行业规范和设计手册编制

　　二、三维同步生成，管道构建智能匹配和智能联动

　　贯穿整个设计流程的数据智能同步，全部设计参数无需人为干预

　　灵活开放的数据库，包含全计算参数数据库、图形数据库

　　智能化的水力计算，方便快捷的布置方式，二维与三维完美结合

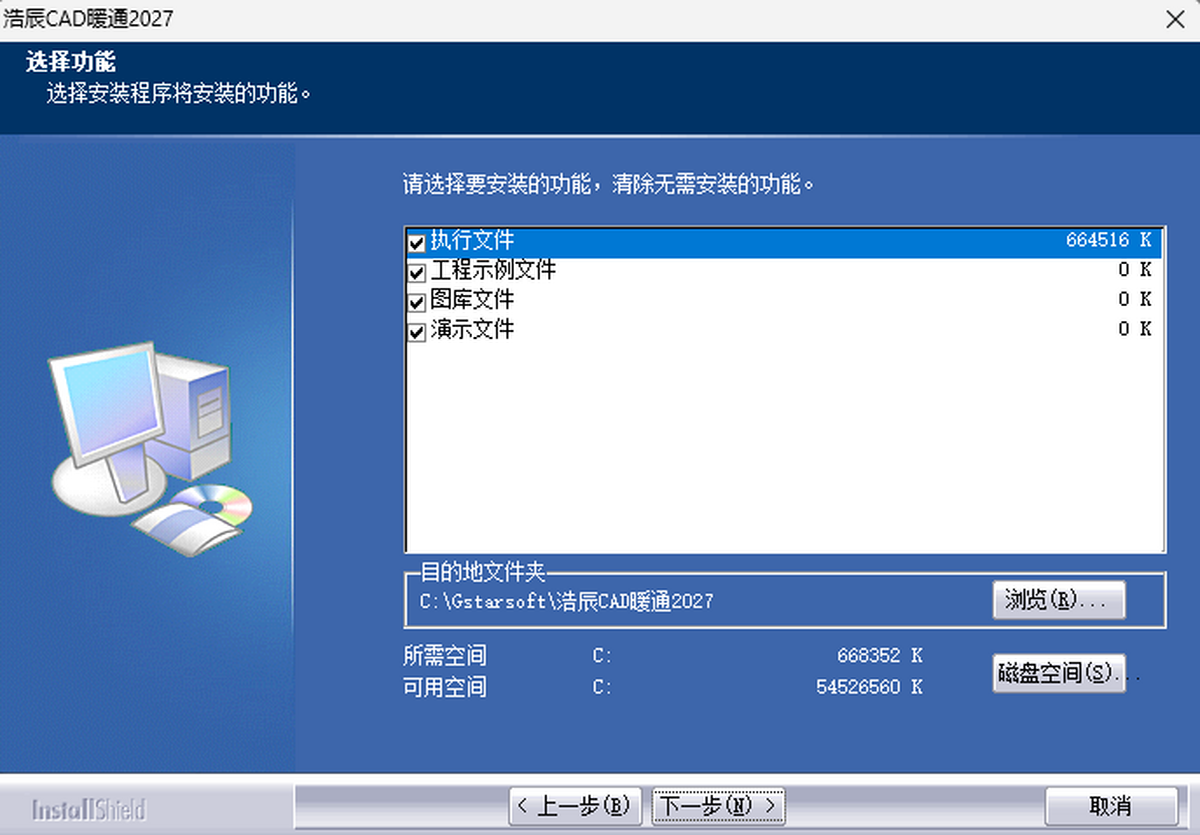

　　1、在本站下载最新安装包，按提示安装

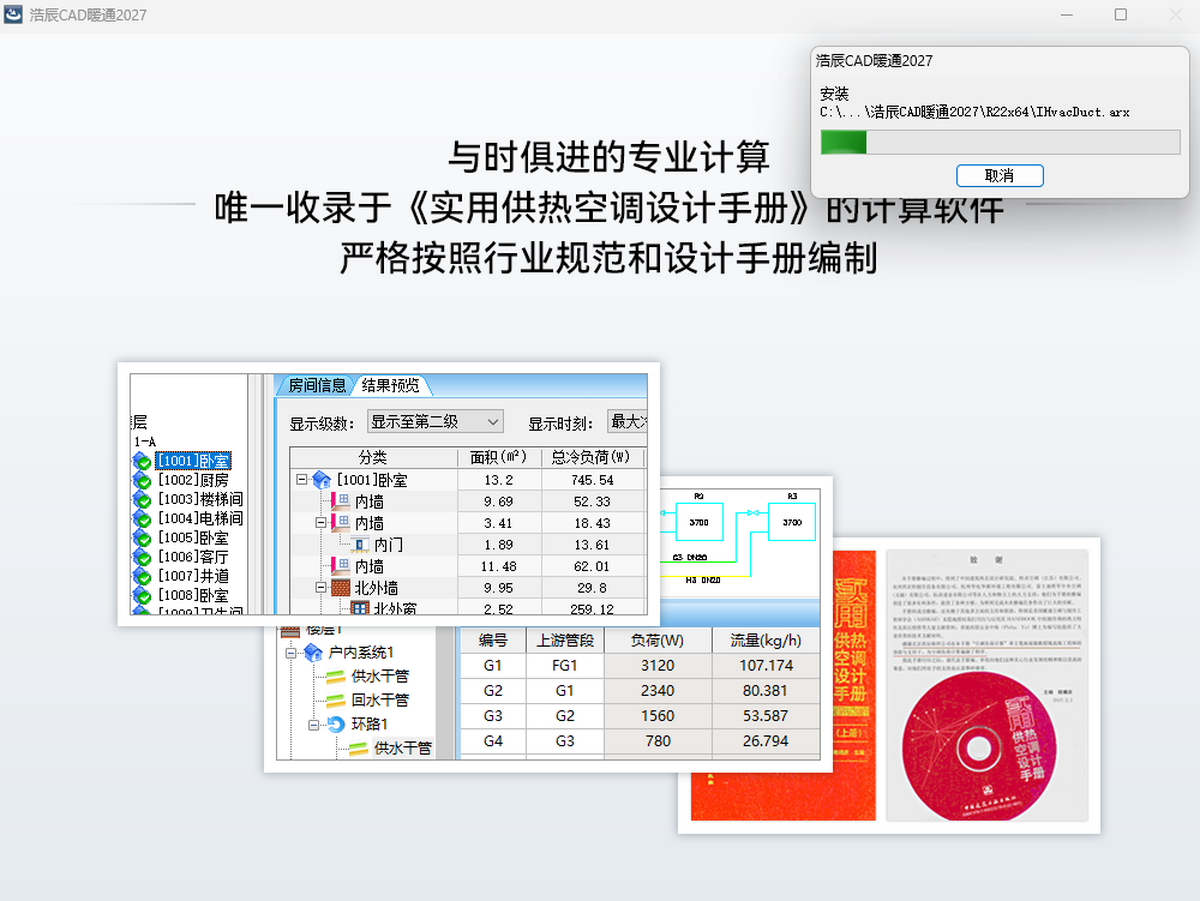

　　2、安装进行中，完成即可使用

　　浩辰CAD暖通软件如何修改法兰出头量？

　　在暖通工具箱中点击【暖通空调】—【垂直采暖】—【系统设置】，在出现的窗口中点击【法兰设置】选项，可以修改法兰的出头量。

　　浩辰CAD暖通软件中如何才能让墙体填充显示为详图填充图案？

　　浩辰CAD暖通软件中墙体填充“共分为标准”和“详图”两个填充级别，按不同当前比例设定不同的图案和加粗线宽，可以点击浩辰暖通工具箱-图形设置，在基本设定-加粗填充选项中，通过修改设定按详图比例填充的界限参数来决定，例如较小 (如1:100)时采用实心填充的方法，在比例较大 (如1:50)时采用图案填充的方法，有效地满足了施工图中不同图纸类型填充与加粗详细程度不同的要求。

　　浩辰CAD暖通软件如何关闭其他图层？

　　浩辰暖通软件中可以有两种方法关闭图纸中的其他图层

　　1、点击浩辰CAD暖通软件的菜单栏--格式-图层工具-关闭其他图层功能，选择需要保留的图层确定即可。

　　2、点击浩辰CAD暖通软件工具箱-通用工具-图层工具-关闭其他，选择需要保留的图层确定即可。

　　浩辰CAD暖通软件负荷计算有自动备份功能吗？

　　浩辰CAD暖通软件中负荷计算有自动备份功能，打开暖通软件工具箱-暖通空间-负荷计算，点击计算中的工具-系统选项-使用习惯，在下方则有自动保存选项。

　　浩辰CAD暖通软件打开图纸没有文档名称怎么办？

　　方法一：在命令行中输入【OPTIONS】，回车确认，在弹出的对话框中，点击“显示”选项，勾选“窗口元素”下的【显示文件选项卡】即可。

　　方法二：可以点击浩辰CAD暖通软件，点击暖通工具箱-设置帮助-自定义功能，在文档标签功能中进行选择即可。

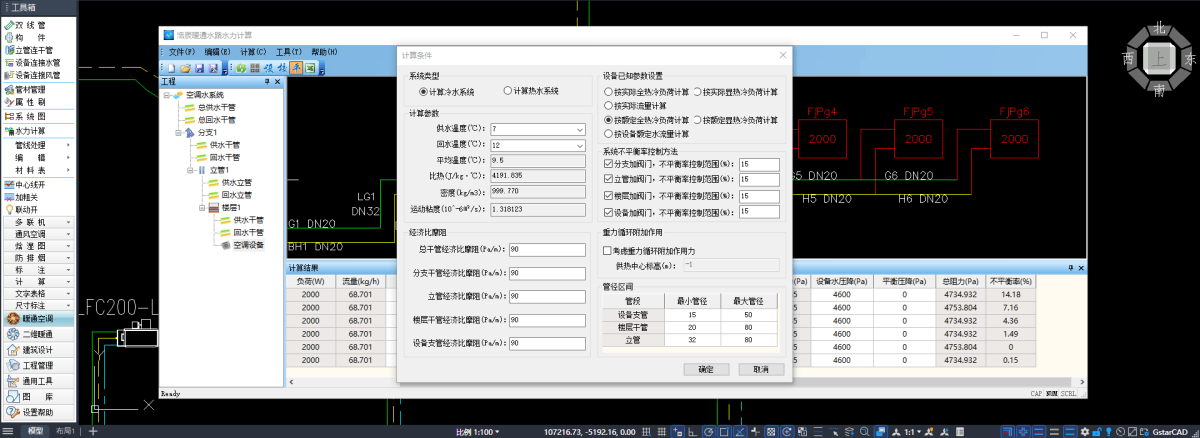

　　浩辰CAD暖通软件中如何在水力计算中修改管材？

　　打开浩辰CAD暖通软件后，在暖通工具箱中点击【暖通空调】—【计算】中的【垂直采暖水力计算】功能，在【浩辰暖通垂直采暖水力计算】界面中选择需要修改管材的管道，点击后在下方的计算结果中可以对管材进行修改。详见下图。

　　浩辰CAD暖通软件如何将风管进行批量编辑？

　　打开浩辰CAD暖通软件后，在暖通工具箱中点击【暖通空调】—【通风空调】—【编辑】—【风管编辑】功能，可以对单个风管进行选择，也可以框选风管，对风管进行批量编辑。

　　浩辰CAD暖通软件如何锁定刻度盘角度？

　　打开浩辰CAD暖通软件后，在暖通工具箱中点击【暖通空调】—【垂直采暖】—【系统设置】，在出现的窗口中点击【绘图设置】选项，在左下角可以勾选“使用刻度盘锁定角度”，同时，角度间隔可以在选项框中选择，也可以进行自定义。
